Weegsystemen aan boord van heftrucks

Eigenschap	A. Hydraulisch weegsysteem	B-1. Weegbord, permanent	B-2. Weegbord, ‘Quick-Tach’	C. Weegvorken
Meetwijze	vorklift en vorken staan stil	vorken en vorklift staan stil	vorken en vorklift staan stil	vorken en vorklift staan stil
Nauwkeurigheid	1 à 2 %	0,2%	0,2%	0,2%
IJkbaar	neen	neen	ja, OIML klasse III (0,1%) tot FEM III – 5 ton	ja, OIML klasse III (0,1%) tot FEM II – 2,5 ton
Min/max gewicht per weging	500 tot 40.000 kg	50 tot 15.000 kg	50 tot 15.000 kg	20 tot 5000 kg
Montage	makkelijk op elke vorklift, met elk type vorkenbord	minder makkelijk, in uw werkplaats	makkelijk op elke vorklift met genormaliseerd vorkenbord tot FEM IV	makkelijk op elke vorklift met genormaliseerd vorkenbord FEM II en III tot 3000 kg
Voorzetapparatuur	eender welk	allen behalve geïntegreerde zijschuiver	eender welk	enkel zijschuivers en sommige vorkverstellers
Bestand tegen brutaal gebruik	ongevoelig	goed	goed	matig

A. Controleweging door meting op een zekere vorkhoogte van de hydraulische druk in de hefcilinders:
Statische meting bij stilstand: men heft de vorken tot een zekere hoogte waarop de oliedruk wordt gemeten.
Na ca. 2 seconden wordt het gewicht aangeduid;
De meethoogte wordt gedetecteerd met een contactloze magneetschakelaar ergens tussen 0,5 en 1m vorkhoogte.
Standaard nauwkeurigheid : 1% op een reeks van 10 wegingen, 2% op individuele wegingen.

B. Bijvoegen van weegraam met 4 weegsensoren tussen het vorkenbord en de vorken of de hydraulische voorzetapparatuur:
Van 1.000 tot 10.000 kg,
Standaard nauwkeurigheid: 0,2%,
IJkbaar in klasse OIML III met vorkenborden FEM/ISO 2 of 3,
Permanent meetsignaal: men kan op elke vorkhoogte wegen en bij be-/ontlading van de vorken wordt het aangeduide gewicht ogenblikkelijk aangepast wat zéér handig is bij doseren,
Zéér stevig en betrouwbaar, zelfs in zware toepassingen zoals gieterijen en vochtige werkomstandigheden.

2 wijzen van montage:

B-1. permanent: wij boren 4 gaten in uw vorkenbord waarin de weegsensoren zullen worden bevestigd.

Voordeel: kleine voorbouw en eigengewicht, dus minder verlies aan hefcapaciteit van uw vorklift.

B-2. ’Quick-Tach’: de 4 weegsensoren bevinden zich tussen 2 stevige borden. Het achterste bord wordt makkelijk aan het vorkenbord of de geïntegreerde zijschuiver van uw heftruck gehangen, het voorste bord draagt de standaard vorken of eender welk hydraulisch voorzetapparatuur zoals een rotator, een klem, een schepbak,…

Voordeel: makkelijke montage op eender welk genormaliseerd vorkenbord, ook laag profielborden.

C. Wegende vorken in plaats van de standaard vorken
Voor reach-trucks, magazijntrucks en vorkliften bij zorgzaam gebruik,
Weegindicator:
+ in de cabine: leesbaar op elke vorkhoogte,
+ op de linker vork bevestigd met herlaadbare batterij: makkelijk te monteren en over te bouwen.
Nominale hefcapaciteit tot 3.000 kg,
Met vorkenborden FEM/ISO 2 en 3,
Vorksectie is amper breder en hoger dan de standaard vorken,
Standaard nauwkeurigheid : 0,2%.

Digitale microprocessoren met
25 mm hoge cijfers met achtergrondverlichting,
Stevige behuizing IP65,
Vele varianten volgens uw behoeften:
– gewone aanduiding van het gewogen gewicht, kort gezegd “ik hef, ik weeg en ik lees”
– optelling van opeenvolgende wegingen,
– tarra ingeven door weging of met de pijltjes of met de cijfers op het toetsenbord,
– identificatienummer voor de weging ingeven dat later wordt afgeprint of overgedragen,
– alarm bij bereik van een grensgewicht bij toename of afname,
– dosering van verschillende componenten bij toename of afname,
– uitgang voor printer op papierrol of op weegbon,
– 2° display met kleine of grote cijfers, bijvoorbeeld afleesbaar vanuit de vorken,
– overdracht van weegdata naar PC met contactloze geheugenkaart of handheld terminal,
– Atex-bescherming,…

Montage integraal door onze monteur in uw werkplaats.
Elektrische voeding van het weegsysteem door de heftruck, rechtstreeks tot 24 Volt, over een spanningsomvormer daarboven.
Types B en C: signaaloverdracht van weegbord of weegvorken naar de weegprocessor via:
– spiraalkabel naast de mast: makkelijk te monteren en te vervangen.
– signaalkabel doorheen een rubberen slang met staalinleg gestoken, loopt parallel met de hefkettingen.
– draadloze radio overdracht van het weegbord naar de weegprocessor.

Stapelaars:

Breedspoorstapelaars met genormaliseerde vorken kunnen worden voorzien van de systemen A, B1, B2 en C.

Smalspoorstapelaars kunnen probleemloos worden uitgerust met weegsysteem type A.
Indien een hogere nauwkeurigheid vereist is, kan het vorkenbord van uw stapelaar worden omgebouwd met geïntegreerde weegsensoren.
Vorkhoogte= standaard + 5mm, vorkbreedte= standaard + meestal 20 mm.

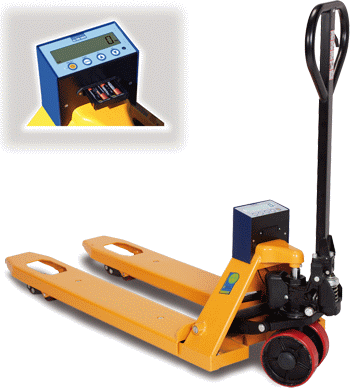

TPWN

– niet ijkbaar,
– nominale capaciteit 2000 kg met aanduiding per 1 kg,
– verwisselbare batterijen, geleverd met 4 stuks Alkaline batterijen AA,
– werkt ononderbroken 40 uren of tot 1 maand met de programmeerbare automatische uitschakeling wanneer niet gebruikt,
– batterijladingsverklikker.
– toetsen: aan/uit, nulstelling, automatische en handmatige tarra,
– selecteerbare functies: optelling, stuktelling, bruto/netto, +/- controleweging.

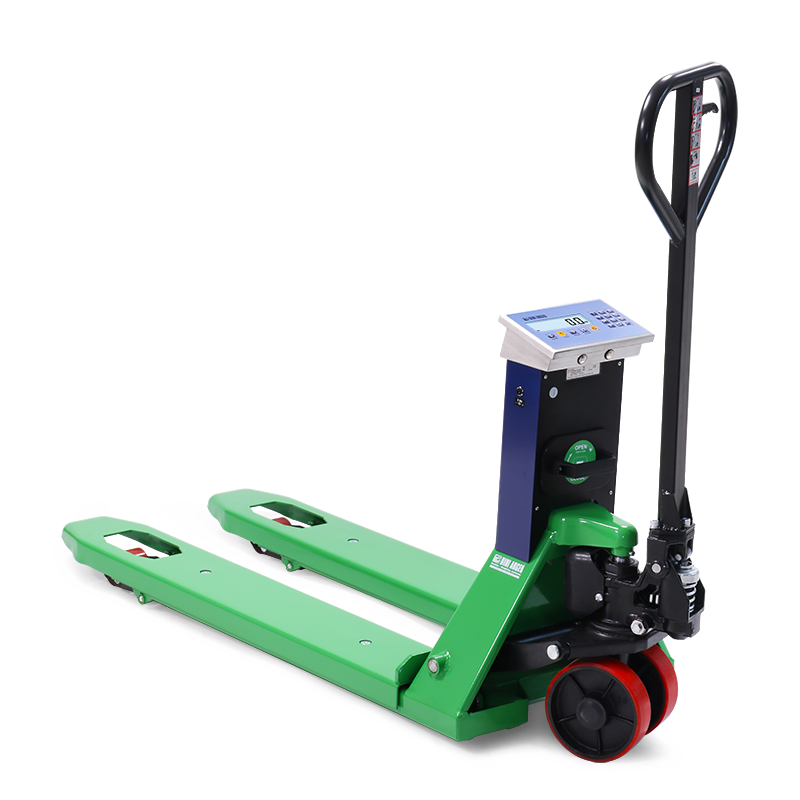

TPWN “Logistic”

– nominale capaciteit, niet geijkt: per 200 g tot 500 kg, 500 g tot 1000 kg en per 1 kg tot 2000 kg,
– nominale capaciteit, geijkt: per 500 g tot 1000 kg, per 1 kg tot 2000 kg,
– weegindicator met roestvrij stalen behuizing IP68, met folietoetsenbord en 17 toetsen, met LCD scherm en 25 mm hoge cijfers,
– herlaadbare batterij,
– werkt ononderbroken tot 80 uur
– programmeerbare automatische uitschakeling wanneer niet gebruikt,
– batterijladingsverklikker.
– selecteerbare functie: bruto/netto, HOLD, hoge resolutie, piekgewicht, optelling, stuktelling,

TPW “Activity”

– nominale capaciteit, niet geijkt: per 200 g tot 500 kg, 500 g tot 1000 kg en per 1 kg tot 2000 kg,
– nominale capaciteit, geijkt: per 500 g tot 1000 kg, per 1 kg tot 2000 kg,

– weegindicator met ABS behuizing IP65, met folietoetsenbord en 17 toetsen,
– 4 weegcellen IP67,
– herlaadbare batterij, batterijlader 230V~ apart meegeleverd,
– werkt ononderbroken tot 40 uur
– programmeerbare automatische uitschakeling wanneer niet gebruikt,
– batterijladingsverklikker.
– RS232C uitgang, configureerbaar voor printer, radio modem, PC of draagbare terminal,
– toetsen: aan/uit, nulstelling, bruto/netto, numerieke code ID1 of ID2, 10 programmeerbare tarra’s
– selecteerbare functie: HOLD, piekgewicht, optelling, stuktelling met inwendige resolutie tot 1.500.000 punten.

Opties:
+ thermische printer voor bruto, netto en tarragewichten of totaalgewicht met datum, uur en ticketnummer
+ voetrem,
+ RF module 433 MHz voor radiocommunicatie tot 150/70 m bereik buiten/binnenshuis,
+ WiFi interface 2,4GHz, tot 30/100 m bereik buiten/binnenshuis,
+ verdraaibare steun voor de weegindicator,
+ roestvrijstalen slof op de vorken,

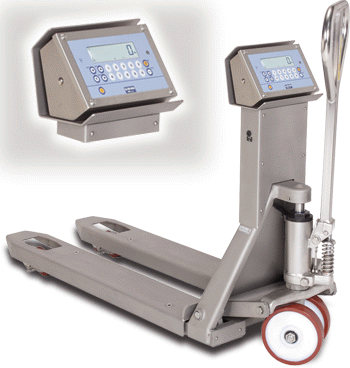

+ volledig roestvrijstalen constructie met IP65 nylon wielen en AISI 304-IP67 weegcellen, maximum 2000 kg:

type TPWI
+ polyurethaan stuurwielen,
+ andere vorkbreedtes en -lengten.

Voor explosiegevaarlijke omgevingen:

– met roestvrijstalen vorken (type TPWATEX…) of volledig roestvrijstalen constructie (type TPWATEXI…),
– weegindicator met roestvrij stalen behuizing IP68, met 16 toetsen en ATEX conformiteit,
– 4 weegcellen IP67,
– herlaadbare verwijderbare batterij, batterijlader 230V~ apart meegeleverd voor oplading in normale zone,
– autonomie tot ongeveer 50 uur
– toetsen: aan/uit, nulstelling, bruto/netto, numerieke code ID1 of ID2, 10 programmeerbare tarra’s
– selecteerbare functie: HOLD, piekgewicht, optelling, SETPOINT, stuktelling met inwendige resolutie tot 1.500.000 punten
Opties:
+ voetrem,
+ verdraaibare steun voor de weegindicator,
+ polyurethaan stuurwielen.

Gelakt stalen frame met optionele roestrvij stalen vorken
of volledige roestvrij stalen constructie,

2 modellen:

TPWX – zones 1 en 21, 2 en 22, Ex II 2GD IIB T4
– niet geijkt:
TPWXGD20: per 200 g tot 500 kg, per 500 g tot 1000 kg, per 1 kg tot 2000 kg,
TPWXGD25: per 200 g tot 600 kg, per 500 g tot 1500 kg, per 1 kg tot 2500 kg,
– geijkt voor handelsdoeleinden:
TPWXGD15M: per 200 g tot 600 kg, per 500 g tot 1500 kg,
TPWXGD20M: per 500 g tot 1000 kg, per 1 kg tot 2000 kg,
TPWXGD25M: per 500 g tot 1500 kg, per 1 kg tot 2500 kg,

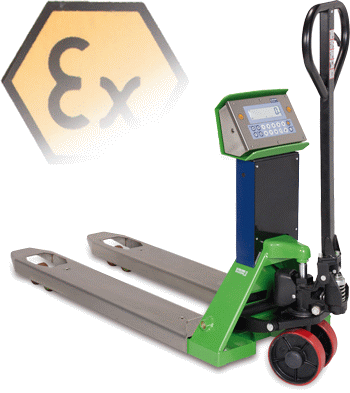

TPWATEX3GD – zones 2 en 22, ATEX II 3GD IIC T6
– niet geijkt:
TPWX3GD20: per 200 g tot 500 kg, per 500 g tot 1000 kg, per 1 kg tot 2000 kg,
– geijkt:
TPWX3GD20M: per 500 g tot 1000 kg, per 1 kg tot 2000 kg,

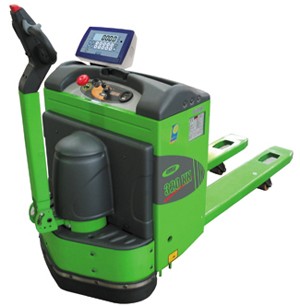

Electrische palletwagen

Inbouw van een weegsysteem op uw electro-pallettruck of stapelaar,
amper 5 mm hogere en 20 mm bredere vorken.

Samenvatting van de modellen
standaard optie -niet leverbaar op dit type							ATEX – explosiebeveiligd
standaard optie -niet leverbaar op dit type
Gewichtsaanduiding
Stuktelling
Order-picking	–	–				–	–	–
Eenvoudig doseren	–	–	–					–
CE-M geijkt	–
IP68 en roestvrij	–	–	–	–	–		–	–
ATEX gassen, zones 1 en 2	–	–	–	–	–	–		–
ATEX stof, zones 21 en 22	–	–	–	–	–	–	–
Ingebouwde thermische printer	–						–	–
Wegingen in *.csv bestand (Excel)	–	–	–		–	–	–	–
Alibigeheugen	–						–	–
868 MHz radiomodem	–					–	–	–
Printer of labelprinter op afstand	–					–	–	–
Grote display op afstand	–					–	–	–
Wifi (W-LAN) verbinding met computernetwerk	–						–	–
Bluetooth verbinding	–	–		–		–	–	–
Voeding met 4 AA batterijen		–	–	–	–	–	–	–
Voeding met herlaadbare batterij	–
Wisselbatterij voor continu gebruik	–
Autonomie weken/wegingen berekend met 15 wegingen/dag	5/360	16/1200	18/1350	12/900	16/1200	16/1200	60/4500	16/1200

Weegsysteem aan boord van een verreiker

Weging gebeurt wanneer de giek is in- of uitgeschoven; te bepalen bij de inbouw,
normale weegnauwkeurigheid circa 1%,
digitale weegindicator in de cabine,
Opties:
+ printer op weegbons of op papierrol,
+ overdracht van weeggegevens naar PC per memobox of per GSM,
+ beheer van 5 vaste bestanden met bijvoorbeeld klanten, materialen, vrachtwagens, locaties,…

Wanneer de machine uitgerust is met palletvorken, verslechtert de nauwkeurigheid omdat de zwaartepuntafstand sterk kan variëren, dus ook de lastarm en de vereiste hydraulische druk.

2 meetprincipes zijn mogelijk:
A. Meting van de hydraulische druk:
inbouw van een druksensor moet tussen de terugslagklep en de hefcilinder,
een magneetschakelaar detecteert wanneer de giek op weeghoogte staat.

B. Meetcel met rekstrookje bovenop de giek meet zijn doorbuiging:
meting is onafhankelijk van de toestand van de hydraulische kring en de ingebouwde ventielen,
permanent signaal laat toe om te mengen en doseren,
zie de groene foto hiernaast.
